5 骨架底部的擋墻，可使變壓器與PCB板產生固定的作用；為焊錫時產生的錫堆與PCB板，和磁芯與PCB板，提供一定距離空間；隔離磁芯與錫堆，避免發生耐壓不良。

6 骨架中的凸點、凹點或倒角，可決定變壓器使用時放置方向或針腳順序。

變壓器骨架-分類

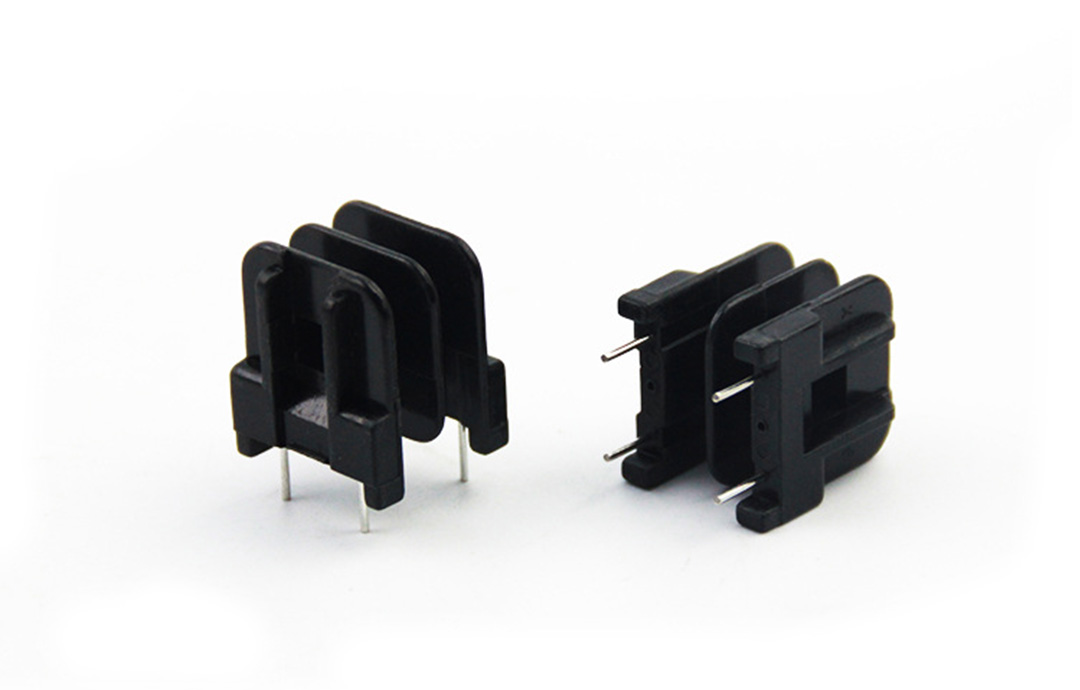

骨架一般按變壓器所使用的磁芯(或鐵芯)型號進行分類，有EI、EE、EF、EPC、ER、RM、PQ、UU等型號，而每個型號又可按磁芯(或鐵芯)大小進行區分，如EE5、EE8、EE13、EE19等大小不一的型號。骨架按形狀分為：立式和臥式兩種；按變壓器的工作頻率又分為高頻骨架和低頻骨架兩種，這里所講的頻率，并不是指使用的次數，而是指變壓器在工作時周期性變化的次數，單位是赫茲(Hz)，簡稱赫，也常用千赫(kHz)或兆赫(MHz)或GHz做單位；按骨架的針腳使用性質，又分為傳統式骨架（DIP）和帖片式骨架（SMD）兩種。
